EDN.710 일반산업용
■
EDN.710, All st. steel housing & LCD window 압력트랜스미터
- All stainless
steel housing & wetted parts
- Accuracy ±0.5%,
±0.25%, ±0.1% F.S
- LCD display
window 적용
- RS485
communication & 2 channel relays (option)
■ 제품 개요
압력트랜스미터 EDN.710 series는 housing과 wetted parts가 모두 stainless steel 재질로 제작되어, 일반적인 산업환경뿐만
아니라 위생과 청결이 요구되는 식품 및 음료 산업, 제약 및 의료 산업에도 적용이 가능합니다.
유체와 접촉하는 부위는 stainless steel 다이아프램을
사용하는 Piezoresistive silicon pressure sensor를 적용하여 높은 정밀도와
우수한 장기 안정성(Long-term stability)을 제공합니다.
또한 최신 전자부품 및 PCB 설계를 적용하여 제작되었으며, 압력센서에서 수신된 신호를 안정적으로 처리하기 위해 Noise, Burst,
Insulation, Surge 방지 기술이 반영되었습니다. 엄격한 품질관리 및 전수 검사
과정을 통해 안정적인 아날로그 및 통신 신호 출력이 가능하도록 설계되었습니다.
EDN.710 series는 RS485
digital communication 및 2 channel relay 출력 기능을 옵션으로
제공하여, 다양한 산업 현장의 요구에 맞게 선택적으로 적용할 수 있습니다.
■ 압력측정원리
EDN.710은
Piezoresistive silicon pressure sensor를 기반으로 압력을 측정합니다.
유체 압력은 stainless steel 다이아프램을
통해 센서 내부로 전달되며, 압력에 의해 발생하는 미세한 변형이 전기적 신호로 변환됩니다.
이 신호는 내부 PCB 전자회로에서 증폭 및 보정되어
안정적인 아날로그 또는 디지털 신호로 출력되며, 다양한 산업환경에서도 신뢰성 있는 측정 성능을 제공합니다.
■ 제품의 재질 (Materials of
wetted parts)
유체와 접촉하는 모든 부위 및 하우징은 stainless
steel 재질로 구성되어 있으며, 일반 산업환경 및 위생 환경에서 우수한 내식성과 내구성을
제공합니다.
■ 정밀도 등급 (Accuracy class)
EDN.710 series의 정밀도는 다음과 같습니다.
▶ ±0.5% F.S
▶ ±0.25% F.S
▶ ±0.1% F.S
■ Communication &
switches
EDN.710은 다음과 같은 통신 및 출력 기능을 옵션으로 제공합니다.
▶ RS485 communication
▶ 2 channel relays (2 접점)
■ 적용환경산업
EDN.710은 다양한 산업환경에서 사용 가능한 범용 산업용 압력트랜스미터입니다.
▶ 반도체 및 전자 산업
▶ 정유 및 화학 산업
▶ 제약 및 의료 산업
▶ 식품 및 음료 산업
▶ 전력에너지 및 원자력 산업
▶ 폐수 및 정수 처리 산업
▶ 유.공압 산업
▶ 자동차 산업
▶ 중공업 및 조선 산업
■ 방폭등급

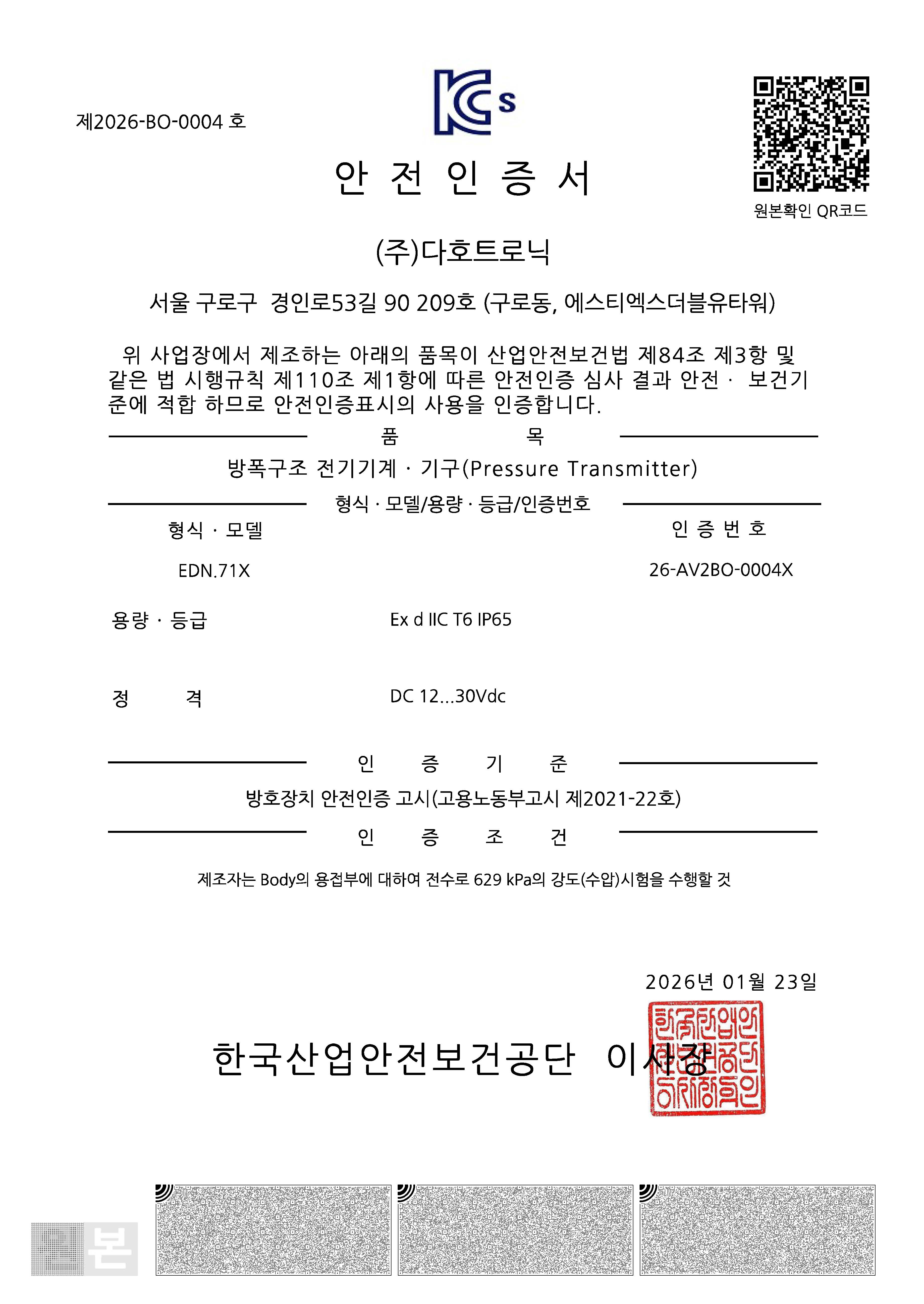

EDN.710은 일반방폭등급 Ex
d IIC T6 인증을 국내 한국산업안전보건공단(KOSHA)으로부터 2026년 1월 취득 하였습니다.
■ 일반 기술제공 사양
|
Pressure
ranges |
-1…0 bar to
0…1000 bar |
|
Accuracy |
[Standard] ± 0.5% F.S [Options] ± 0.25% ± 0.1% |
|
Electrical
connection |
Frameproof
cable gland M12 plug |
|
Signal
output |
4...20 mA,
2 wire-system 0…10V, 3
wire-system 0…5V, 3
wire-system 1…5 V, 3
wire-system 0.5…4.5V,
3-wire system |
|
Operating
temperature |
-20…+80 ℃ / standard -40…+125℃ / option |
