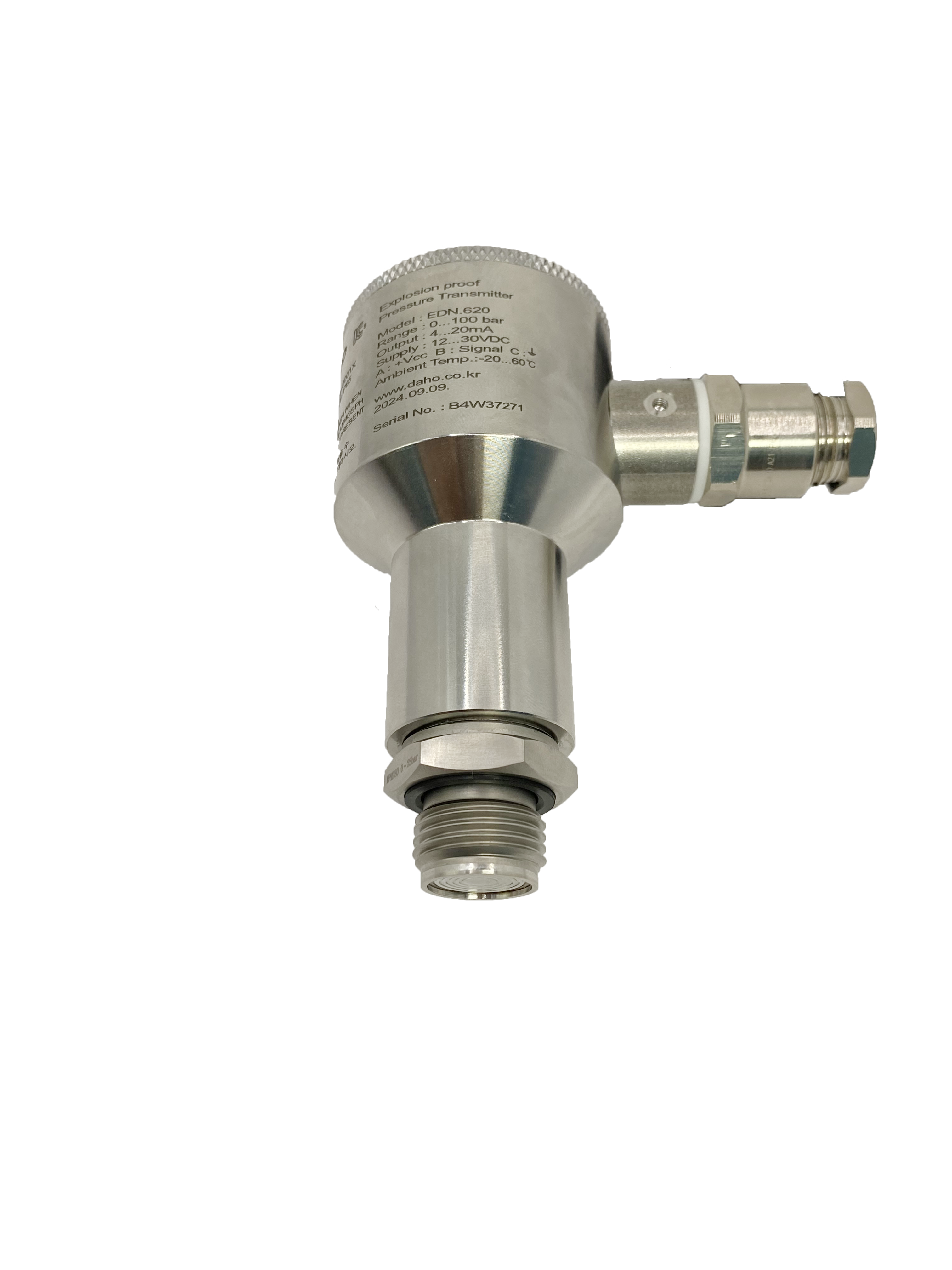

■ EDN.620 Flush Diaphragm 압력트랜스미터 (All Stainless Steel)

-       Flush diaphragm design for viscous media

-       All stainless steel housing & wetted parts

-       Hygienic & corrosion-resistant design

-       Accuracy ±0.5%, ±0.25%, ±0.1% F.S



■ 제품 개요

압력트랜스미터 EDN.620 series는 점도가 높은 유체 및 위생(Hygienic) 환경에 적합하도록 Flush diaphragm 구조로 설계된 압력트랜스미터입니다.



유체와 접촉하는 모든 부위(wetted parts) 및 하우징이 stainless steel 재질로 제작되어, 뛰어난 내식성과 내구성을 제공하며 식품, 제약 등 청결이 요구되는 산업환경에도 적합합니다.



표준 프로세스 연결은 G1/2”이며, FKM, EPDM, Metal O-ring 등 다양한 씰링 옵션을 제공하여 사용자 환경에 맞는 적용이 가능합니다.



또한 Piezoresistive silicon pressure sensor와 최신 전자부품 및 PCB 설계를 적용하여 높은 정밀도와 안정성을 확보하였으며, Noise, Burst, Insulation, Surge 등에 대한 보호 기능을 포함한 전자회로 설계를 통해 다양한 산업 환경에서도 신뢰성 있는 신호를 제공합니다.



엄격한 품질관리 및 전수 Calibration 과정을 거쳐 생산되어 장기적인 안정성과 신뢰성을 보장합니다.



■ 압력측정원리

EDN.620은 Piezoresistive silicon pressure sensor를 기반으로 압력을 측정합니다.



Flush diaphragm 구조를 통해 점도가 높은 유체나 오염 가능성이 있는 유체에서도 압력이 직접적으로 센서에 전달되며, 이로 인해 막힘 없이 안정적인 측정이 가능합니다.



압력에 의해 발생하는 미세한 변형은 전기적 신호로 변환되며, 내부 전자회로에서 증폭 및 보정되어 안정적인 출력 신호로 전달됩니다.



■ 제품의 재질 (Materials of wetted parts)

유체와 접촉하는 모든 부위는 stainless steel 재질로 구성되어 있으며, 위생 환경 및 화학적 환경에서도 우수한 내식성과 세척 용이성을 제공합니다.



Seal 재질은 FKM, EPDM, Metal O-ring 등 다양한 옵션으로 제공됩니다.



■ 정밀도 등급 (Accuracy class)

EDN.620 series는 다음과 같은 정밀도를 제공합니다.

▶ ±0.5% F.S (EDN.625 / standard)

▶ ±0.25% F.S (EDN.623 / high accuracy)

▶ ±0.1% F.S (EDN.621 / precision)



■ 적용환경산업

EDN.620은 다양한 산업 환경에 적용됩니다.



▶ 유.공압 산업

▶ 정유 및 화학 산업

▶ 자동차 산업

▶ 중공업 및 조선 산업

▶ 반도체 제조 산업

▶ 제약 및 의료 산업

▶ 식품 및 음료 산업

▶ 전력에너지 및 원자력 산업

▶ 정수 및 폐수 처리 산업



■ 일반 기술제공 사양

Pressure ranges	-1…0 bar to 0…250 bar
Accuracy	Standard: ± 0.5% F.S High accuracy: ± 0.25% Precision: ± 0.1%
Electrical connection	DIN 43650 mpm plug M12 plug 2m cable on request
Signal output	4...20 mA, 2 wire-system 0…10V, 3 wire-system 0…5V, 3 wire-system 1…5 V, 3 wire-system 0.5…4.5V, 3-wire system
Operating temperature	-20…+80 ℃ / standard -40…+125℃ / option
