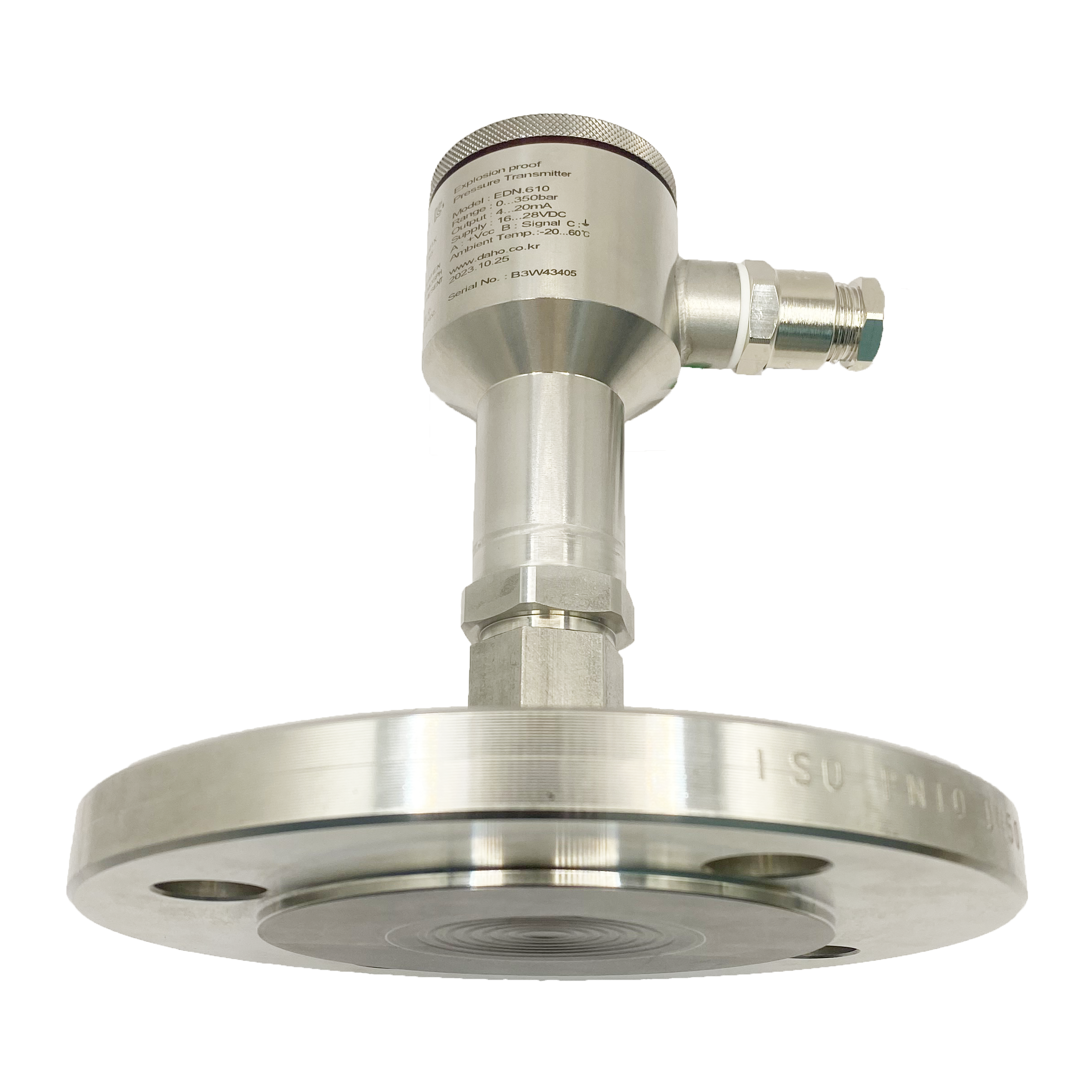

■ EDN.616, 방폭형 플랜지 다이어프램 씰 압력트랜스미터

- All stainless steel body & wetted parts

- KOSHA 방폭 인증 (Explosion frame-proof)

- 플랜지 프로세스 연결 (DIN / ASME / JIS)

- 최대 250 bar 압력 측정

- CE certified

■ 제품 개요

본 제품 EDN.616는 프로세스 공정에서 플랜지 형태로 결합될 수 있으며, 몸체와 wetted parts가 모두 stainless steel로 제작된 방폭형 압력트랜스미터입니다.

국내 KOSHA 방폭 인증을 획득한 제품으로, 위험 지역에서도 안정적인 압력 측정이 가능합니다.

압력트랜스미터와 함께 calibration되어 결합된 다이어프램 씰은 화학적 부식 등 다양한 복합 매체 환경에서 계측기를 보호하며, 압력 측정값을 전달하는 매개체로 사용됩니다.

무엇보다도 다이어프램 씰은 압력트랜스미터와 매체를 분리하여 센서 보호 및 안정적인 계측을 가능하게 합니다.

압력은 다이어프램 씰 시스템 내부의 전자 시스템과 주입된 특수 유체를 통해 계측기로 전달되며, 다양한 설계, 재료 및 시스템 유체 선택이 가능합니다.

나사산 연결 모델은 다양한 산업 적용에 적합하며, 다이어프램 씰 시스템 변경 없이 하부 몸체 교체가 가능하여 유지보수 효율성이 뛰어납니다.

또한 다이어프램 씰 구조를 통해 최대 250 bar의 고압 측정이 가능합니다.

다이어프램 씰은 직접 연결 또는 고온 환경에서 냉각장치와 함께 사용 가능하며, 유연한 모세관을 통해 압력 전달이 가능합니다.

다양한 측정 환경을 위해 동일 재질 또는 이종 재질의 다이어프램 구성 옵션을 제공하며, 필요 시 테프론 등으로 코팅된 재질 적용이 가능합니다.

■ 적용 분야

▶ 화학 및 석유화학 산업

▶ 방폭 지역 (Hazardous area)

▶ 고온 및 고압 공정

▶ 부식성 매체 환경

▶ 일반 산업 공정

■ 정밀도 등급 (Accuracy class)

▶ Standard: ±0.5% F.S

■ 인증 (Certification)

Explosion-proof: KOSHA (Explosion frame-proof)

CE (EMC compliance)

■ 일반 기술제공 사양
