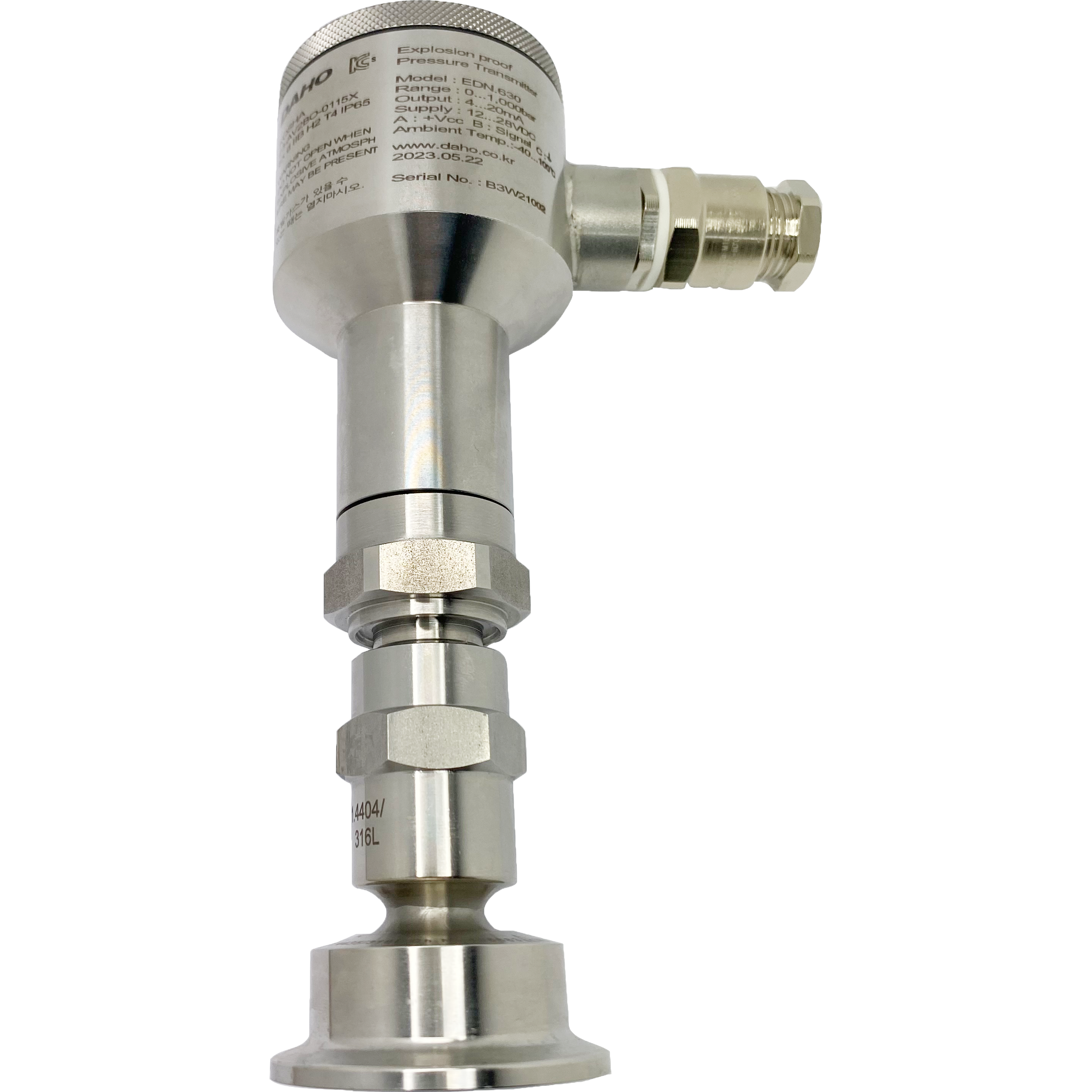

■ EDN.613 위생용 및 방폭형 압력트랜스미터

- All stainless steel housing & wetted parts

- Hygienic design for food & pharmaceutical applications

- Explosion-proof (Ex d) certified

- High temperature application with cooling device (up to 300 ℃)



■ 제품 개요

압력트랜스미터 EDN.613은 wetted parts, 몸체 및 케이스 전체가 stainless steel 재질로 제작된 위생용 압력트랜스미터입니다.

식품 및 음료 산업, 제약 산업, 생명공학 분야 등 위생과 청결이 중요한 공정에 적용되도록 설계되었으며, 특히 Explosion flameproof(방폭 인증)을 획득하여 방폭지역에서도 안전하게 설치 및 운용이 가능합니다.

Electrical connection 또한 stainless steel 재질로 구성되어 방폭 환경뿐만 아니라 위생이 요구되는 환경에서도 적합하도록 설계되었습니다.

또한, 사용자 요구에 따라 다양한 국제 규격의 위생용 프로세스 연결방식을 제공하며, 고온 환경에서는 cooling device와 결합하여 최대 200 ℃ 및 300 ℃ 조건에서도 사용할 수 있도록 제작 공급이 가능합니다.



■ 압력측정원리

EDN.613은 Piezoresistive silicon pressure sensor를 기반으로 압력을 측정합니다.

유체 압력은 stainless steel 다이아프램을 통해 센서 내부로 전달되며, 압력에 의해 발생하는 미세한 변형이 전기적 신호로 변환됩니다.

이 신호는 내부 PCB 전자회로에서 증폭 및 보정되어 안정적인 아날로그 출력 신호로 변환되며, 위생 환경 및 방폭 환경에서도 신뢰성 있는 측정 성능을 제공합니다.



■ 제품의 재질 (Materials of wetted parts)

유체와 접촉하는 모든 부위 및 외부 케이스는 stainless steel 재질로 구성되어 있으며, 위생 환경에서 요구되는 내식성과 세척 용이성을 제공합니다.

Electrical connection 또한 stainless steel로 제작되어 위생 및 방폭 환경에 모두 적합합니다.



■ 정밀도 등급 (Accuracy class)

EDN.613 series는 기본적으로 공급되는 정밀도는 아래와 같다.

▶ ± 0.5% FS

▶ ± 0.25% FS / option

▶ ± 0.1% FS / option (pressure range, ≥ 2 bar)

▶ pressure range, negative ≤ 1.0%



■ 적용환경산업

EDN.613은 위생 및 방폭 환경이 요구되는 다음과 같은 산업에 적용됩니다.

▶ 식품 및 음료 산업

▶ 제약 산업

▶ 생명공학 (Biotechnology)

▶ 위생 공정 산업

▶ 방폭 지역(Explosion hazardous area)



■ 방폭등급

EDN.613은 Explosion flameproof(Ex d) 인증을 획득한 제품으로, 방폭지역에서도 안전하게 설치 및 운용이 가능합니다.



■ 일반 기술제공 사양

Pressure range	From 0…1 bar to 0…40 bar
Accuracy	±0.5 % of F.S (others: option) Note : negative pressure ≤ 1.0%
Electrical connection	방폭형 Grand plug
Signal Output	2-wire: 4…20mA 3-wire:0…10V, 0...5V, 1...5V (option:0.5V…4.5V, etc.)
Pressure connection	Clamp connection per DIN 32676
Process temperature	Operating: -20…80℃ Compensated: -10…70℃
