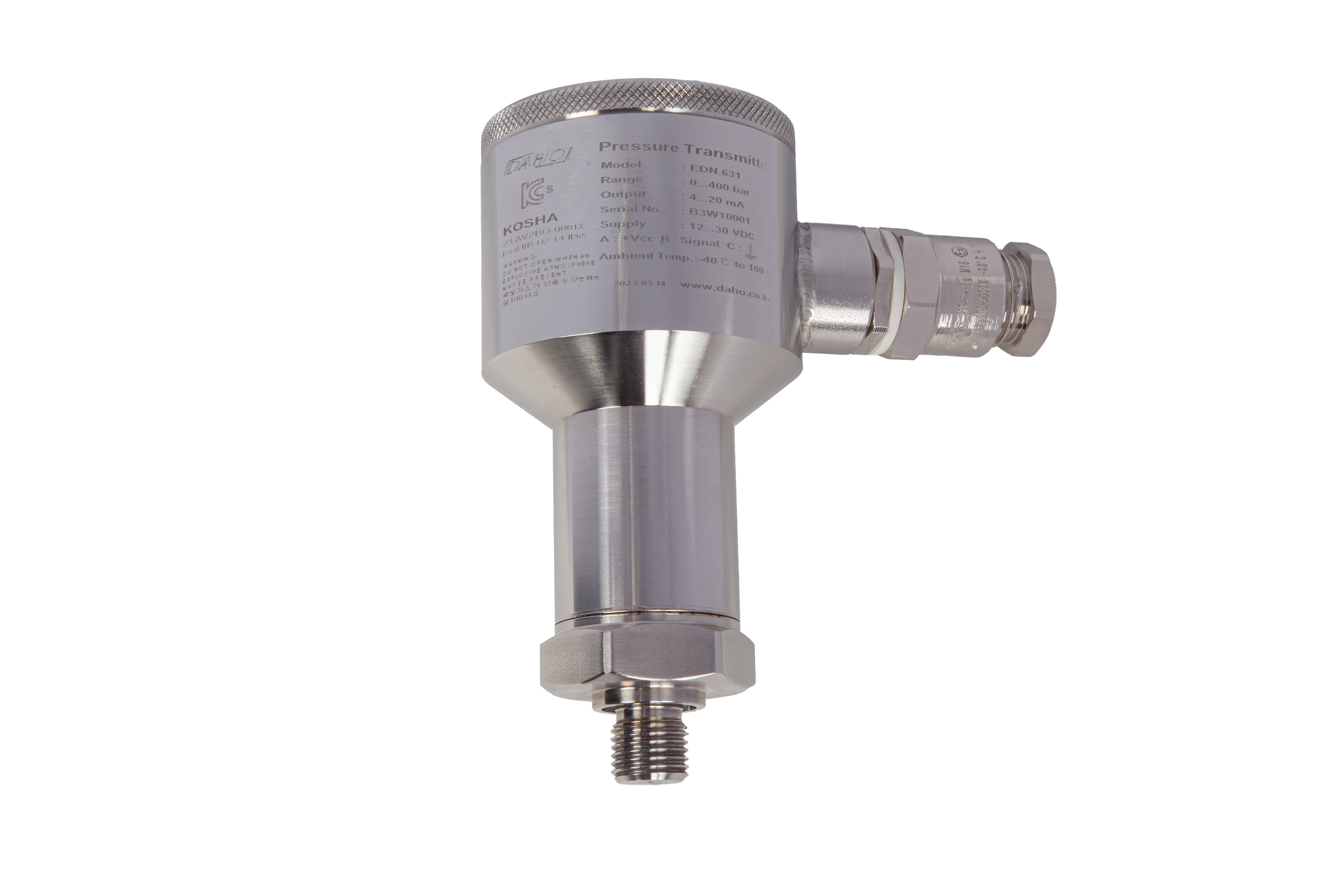

■ EDN.630, Gold plated diaphragm [수소방폭전용]

- Gold plated diaphragm for Hydrogen application

- Accuracy ±0.5%, ±0.25%, ±0.1% F.S

■ 제품 개요

압력트랜스미터 EDN.630은 수소(Hydrogen) 환경 측정을 위해 설계된 수소 방폭 전용 제품입니다. 수소 공급 라인 압력 측정, 수소 연료 충전소, 수소 생산 시스템 및 수소 고압 저장장치에서 사용할 수 있습니다.

센서 다이어프램은 금으로 도금(Gold plated)되었으며, KOSHA로부터 내압방폭 Ex d IIB+H2 T4 인증을 획득하였습니다. 사용자 요구에 따라 표준형, 고정밀형, 정밀형의 3가지 정밀도 등급을 제공합니다.

■ 압력측정원리

EDN.630은 Piezoresistive silicon pressure sensor를 적용하여 압력을 전기 신호로 변환합니다. 금 도금된 센서 다이어프램은 수소 환경에서 장기적으로 안정적인 계측 성능을 제공하도록 설계되었습니다.

■ 제품의 재질 (Materials of wetted parts)

Wetted parts는 stainless steel 316L이며, 측정 센서의 diaphragm은 gold plated 처리되어 수소 침투 및 수소 취성에 대한 대응성을 높였습니다.

■ 정밀도 등급 (Accuracy class)

▶ EDN.630  -A4 / 기본형(Standard): ±0.5% F.S

▶ EDN.630 – A7 / 고급형(High accuracy): ±0.25% F.S

▶ EDN.630 – A9 / 정밀급(Precision): ±0.1% F.S

■ 적용환경산업

▶ 수소 공급 라인 압력 측정

▶ 수소 연료 충전소(Hydrogen fueling stations)

▶ 수소 생산 시스템

▶ 수소 고압 저장장치

■ 방폭등급

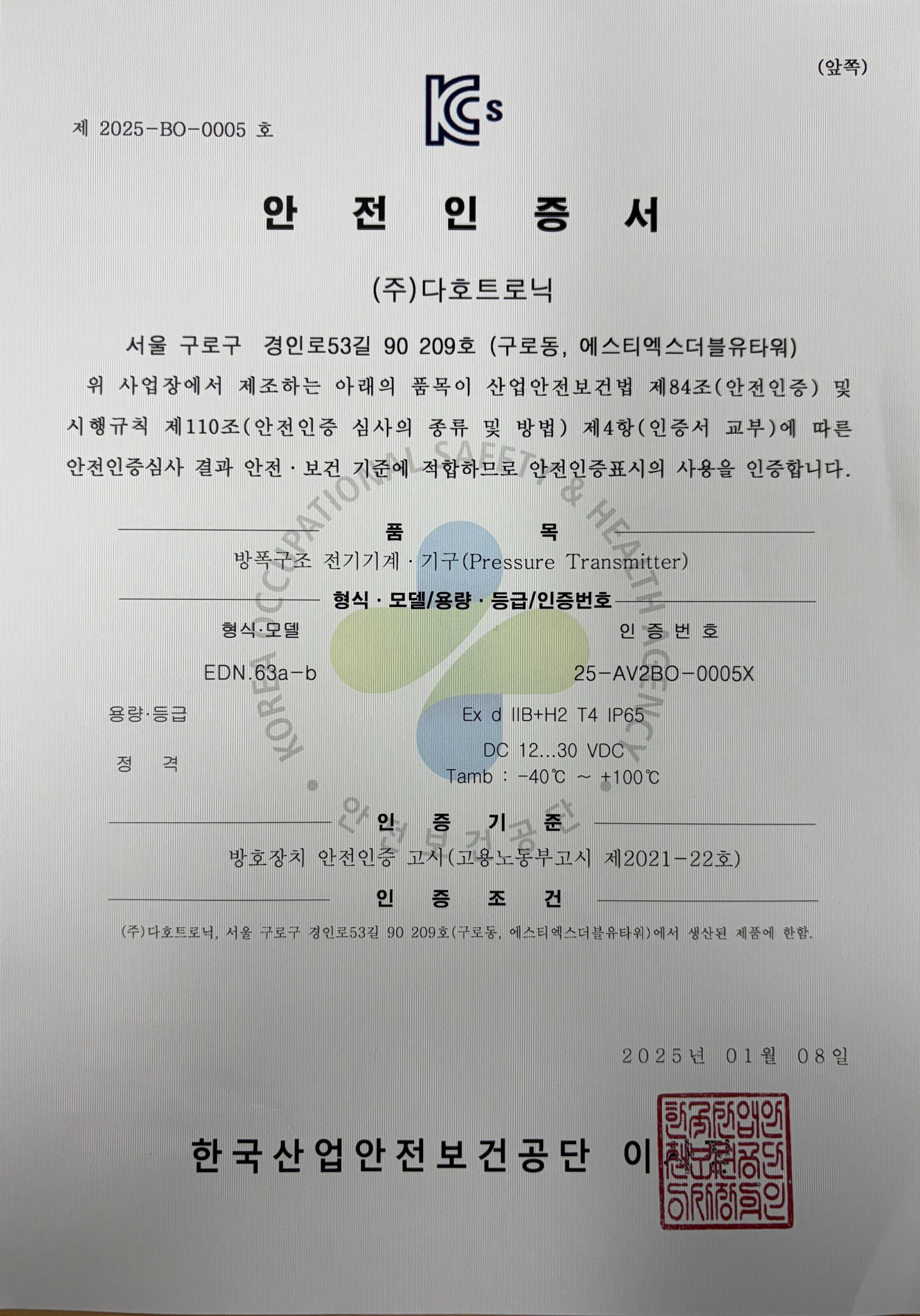

▶ Ex d IIB+H2 T4, KOSHA 인증

■ 일반 기술제공 사양

■ 수소 투과

수소 분자 입자의 크기는 약 1Å이며, stainless steel이나 Hastelloy C276 등의 금속 격자 간격은 일반적으로 2~3Å 수준입니다. 이 때문에 분자 크기가 작은 수소는 금속 박막을 쉽게 통과할 수 있습니다. EDN.630은 금 도금된 diaphragm을 적용하여 이러한 수소 투과 문제를 억제하도록 설계되었습니다.

■ 수소 취성

수소는 금속에 장시간 노출될 경우 금속을 취화시키는 수소 취성(hydrogen embrittlement) 특성을 가집니다. 수소가 압력센서에 영향을 주면 센서가 경화되어 실제 압력 변화를 제대로 반영하지 못할 수 있습니다. EDN.630은 금 도금을 적용하여 수소 분자가 센서 다이어프램 내부 구조에 직접 영향을 주지 않도록 하여, 수소 취성 및 수소 침투에 따른 문제를 최소화하였습니다.

[수소 투과]

수소 분자 입자의 크기가 1Å(옹스트롱)이고, stainless steel, Hastelloy C276 등 금속 분자의 격자 간격이 2~3Å(옹스트롱)이기 때문에

분자 크기가 작은 수소는 금속 박막을 쉽게 통과합니다.

[수소 취성]

수소는 '수소 취성(hydrogen brittle)'이라는 화학적 성질로, 수소에 닿은 금속이 일정 시간이 지나면 성질이 유리처럼 굳어집니다.

결과적으로, 이미 경화된 압력 센서는 압력 변화 값을 반영하지 않고, 고정된 압력 값을 나타내도록 경화됩니다.

따라서 수소 압력을 측정하는 압력 센서에 '금'을 도금해야 수소 가스의 압력 변화에 따른 실제 값이 표시되며,

수소 분자는 금 도금의 금속 박막의 격자 간격을 통과하지 못하고 수소 취성 특성에 반응하지 않습니다.

즉, "수소 취성" 및 "수소 침투"와 같은 화학적 특성은 발생하지 않습니다.

'다호트로닉'은 국내 최초로 압력센서 표면에 금박을 입히고, 높은 정밀도를 구현했으며,

국내 KOSHA의 내압폭발을 인증해 수소압력을 반영구적으로 측정하는 압력트랜스미터를 출시했습니다. [상품명 : EDN.630]
